一體式電磁流量計：
大連索尼卡儀表公司研發的電磁流量計在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中的環節我們都細致講究，我們還自行設計了一套用于電磁流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上能落實產品長期的高質量。20160201.jpg)
一體式電磁流量計設計了帶背光寬溫的中文液晶顯示器，功能簡單、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外大連索尼卡儀表設計了4-6多電極結構，進一步落實了測量精度并且不需要接地環，避/免了安裝維護的麻煩。
一體式電磁流量計特點：
★流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
★測量管道內無阻流件，因此沒有附加的壓力損失。測量管道內無可動部件,因此傳感器不易損毀。
★由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
★傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐損壞。
★轉換器采用單片機(MCU)和表面貼裝SMT，精度高，功耗低，零點穩定，參數設定方便。中文顯示LCD，顯示累積流量、瞬時流量、流速、流量百分比等。
★雙向測量系統，可測正向流量、反向流量。采用的生產工藝和優/質材料，確/保產品的性能在長時間內保持穩定。
★一體式電磁流量計收集數據
①被測流體成份
②最/大流量、最小流量
③最/高工作壓力
④最/高溫度、最低溫度
電磁流量計的量程Q應大于預計的最/大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。

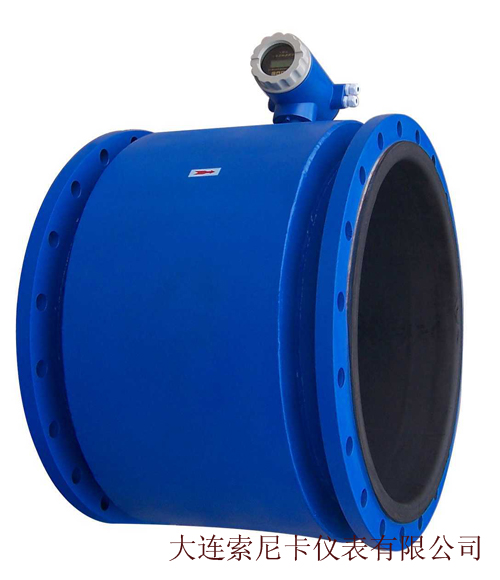

大口徑電磁流量計實物圖：
一體式電磁流量計接線圖：
接線圖.jpg)
|
IOUT： |
流量電流輸出（兩線制電流輸出） |
|
IVIN |
兩線制24V電壓輸入 |
|
POUT： |
雙向流量頻率（脈沖）輸出 |
|
COMM： |
頻率、脈沖、電流公共端（地線） |
|
ALML： |
下限報警輸出 |
|
ALMH： |
上限報警輸出 |
|
RES： |
接上拉電阻 |
|
FUSE： |
輸入電源保險絲 |
|
TXD |
通訊輸入 |
|
RXD： |
通訊輸入 |
|
L： |
220V電源輸入 |
|
N： |
220V電源輸入 |
>>以上：一體式電磁流量計由大連索尼卡儀表有限公司生產銷售，購買請咨詢銷售部。 |
