電磁流量計帶非線性修正功能補充說明：
非線性修正功能，原則上是用于小流量（0.3m/s）以下的線性調整，該功能設計有4段修正，分為4個流速點和4個修正系數。
非線性修正系數是在原傳感器標定系數的基礎上再進行修正，因此，應先關閉非線性修正功能，標出傳感器系數，然后再把該功能打開進行非線性修正。根據傳感器的非線性段，進行修正點及修正系數的設置，若設置的合適，不用重新標定。
設：經過傳感器系數計算的流速為原流速，經非線性修正后的流速稱修正流速，則修正后的流速有以下對應關系 ；
...
電磁流量計參數設置：
NV2118D電磁流量計轉換器、傳感器連接到流體管道上后（無論是標定還是使用），應首先進行如下工作：
? 將傳感器前后的管道用銅線良好緊固連接。
? 將傳感器良好接地。
? 調儀表零點時確保管道內流體靜止。
? 確保傳感器電極氧化膜穩定生成（電極與流體連續接觸48小時即可）。
>>以上：電磁流量計參數設置由大連索尼卡儀表有限公司技術部提供，購買請咨詢銷售部：0411-87305712 0411-87305703
...電磁流量計四鍵操作鍵盤定義與液晶顯示說明：在測量狀態下，按“復合鍵 + 確認鍵”，出現轉換器功能選擇畫面“參數設置”，按一下確認鍵，儀表出現輸入密碼狀態，根據保密級別，按本廠提供的密碼對應修改。再按“復合鍵 + 確認鍵”后，則進入需要的參數設置狀態。如果想返回運行狀態，請按住確認鍵數秒。 &g

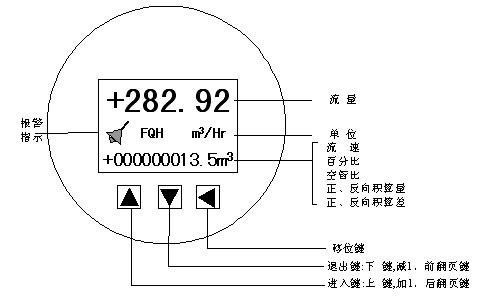

電磁流量計三鍵操作鍵盤定義與液晶顯示
圖鍵盤定義與液晶顯示
說明：按一下 “進入鍵”，儀表進入到功能選擇畫面“參數設置”，然后按移位鍵將光標移到“進入鍵”下面，按一下“進入鍵”進入輸入密碼“00000”狀態，輸入密碼，再按移位鍵將光標移到“進入鍵”下面，按一下“進入鍵”進入選擇操作菜單進行參數設置。如果想返回運行狀態，將光標移到 “退出鍵”下面，按一下“退出鍵”即可。
...
電磁流量計參數設置菜單：NV2118D系列電磁流量計共有54個參數，使用儀表時，用戶應根據具體情況設置各參數。參數一覽表如下： 電磁流量計參數設置菜單一覽表： 參數編號參數文字設置方式參數范圍密碼 級別1語 言選擇中文、英文22儀表通訊地址置數0～9923儀表通訊速度選擇300～384
電磁流量計量程設置：電磁流量計量程設置是指確定上限流量值，儀表的下限流量值自動設置為“0”。因此，儀表量程設置確定了儀表量程范圍，也就確定了儀表百分比顯示、儀表頻率輸出、儀表電流輸出與流量的對應關系：儀表百分比顯示值 = （流量值測量值 / 儀表量程范圍）* 100 %； 儀表頻率輸出值 = （流量值測量值 / 儀表量程范圍）*
電磁流量計參數設置功能及功能鍵操作：要進行儀表參數設定或修改，必須使儀表從測量狀態進入?yún)?shù)設置狀態。在測量狀態下，按一下 “進入鍵”，儀表進入到功能選擇畫面“參數設置”，然后按移位鍵將光標移到“進入鍵”下面，按一下“進入鍵”進入輸入密碼“00000”狀態，輸入密碼按移位鍵將光標移
高壓電磁流量計：

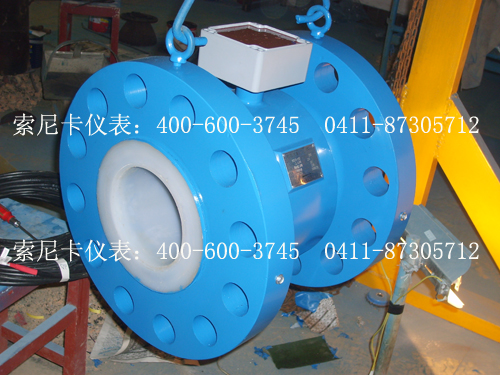

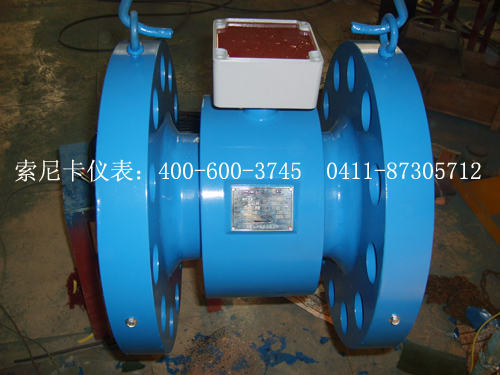

大連索尼卡儀表有限公司正在生產中的高壓DN150電磁流量計：
電磁流量計模擬量輸出：
模擬量輸出分成兩種信號制：0～10mA和4～20mA信號制。使用時，用戶通過參數設置在兩種信號制中選擇一種即可。
模擬量電流輸出內部為24V供電，在0～20mA信號制下，可驅動750Ω的負載電阻。
模擬量電流輸出對應流量的百分比流量，即：
對于0～10mA信號制，電流零點為“0”。
對于4～20mA信號制，電流零點為4mA。
因此，為提高輸出模擬量電流的分辨率，用戶應適當選擇流量計的量程。
...
電磁流量計信號線：
轉換器與傳感器配套使用時，對被測流體電導率大于50μS/cm的情況，流量信號傳輸電纜可以使用型號為RVVPB2*0.12*280 mm 2的聚氯乙烯護套金屬網屏蔽信號電纜。
使用長度應不大于100m。信號線與傳感器配套出廠。
電磁流量計轉換器提供有等電位激勵屏蔽信號輸出電壓，以降低電纜傳輸?shù)姆植茧娙輰α髁啃盘枩y量的影響。
當被測電導率小于 或長距離傳輸時，可使用具有等電位屏蔽的雙芯雙重屏蔽信號電纜。 例如索尼卡儀表電磁流量計的專用電纜或三重屏蔽信號電纜。
...
